Načelo rada
Usisna usta usisavat će papir koji je prethodno otisnut, s nosača papira do transportnog lanca, a zatim ga odvesti u kalup za oblikovanje. Tijekom transporta papir će se namazati vrućim ljepilom. Položaj, duljina i količina termalnog sol mogu se podesiti tijekom proizvodnog postupka bez zaustavljanja stroja. Nakon formiranja, namaz od papira ljepilom automatski će se raspršiti kako bi se mogao transportirati u stroj za sakupljanje. Skupljanje i brojanje su automatski. A papir će se izvesti prema unaprijed podešenim brojevima gomile bez zaustavljanja stroja.
Snaga opreme
Glavni elektromotor: 1 postavljen, 380 V, {{2}}. 2 KW
Termo sol grijaći uređaj 1 postavljen, 380 V, 5. 8 KW
Motor vakuum pumpe 1 postavljen, 380 V, {{2}}. 2 KW
Puhalo za upijanje papira 1 postavljeno, 220 V, 180 W
Konusni motor za pražnjenje 1 postavljen, 220 V, 90 W
Motor pumpe za podmazivanje 1 postavljen, 220 V, 90 W
Kompresor zraka 1 postavljen, 380 V, 3-7. 5 KW
Tehnički podaci

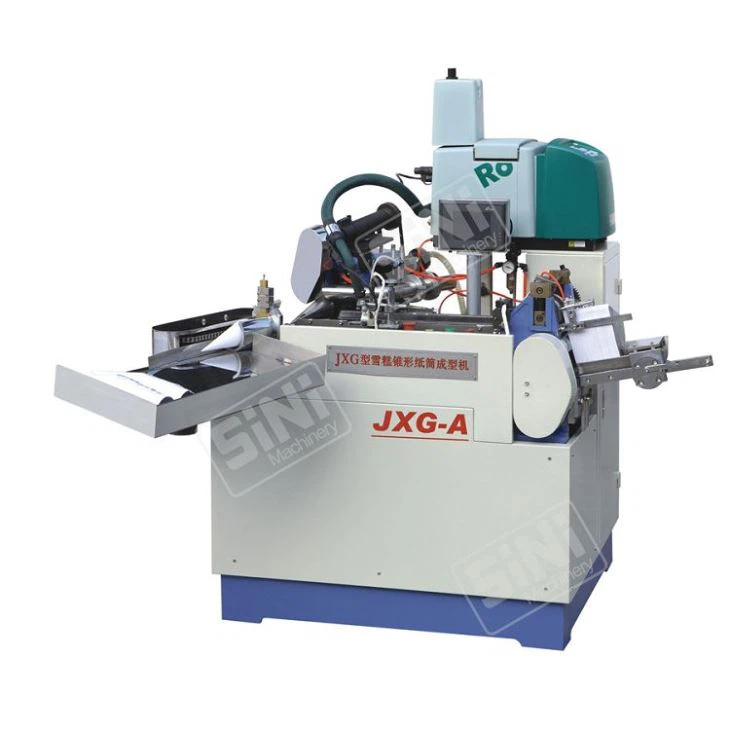

Model | JXG-A |
Brzina proizvodnje | Maksimalna brzina 180 komada u minuti |
Sirovina | Običan papir, kompozitni papir od aluminijske folije ili papir sa suhim šablonom, debljina papira 100-150gsm |
Minimalna visina | 140 mm |
Maksimalna visina | 210 mm |
Kut | 17°~22° |
Izvor napajanja | 380 V, 50 Hz |
Radna snaga | 5. 5 KW |
Potrošnja zraka | 1m3/ min, ≥0. 7 MPa |
Potreban prostor | 2 x 2 m |
Težina | 1000 kg |
Veličina pakiranja glavne mašine (L × Š × V) | 1300 × 1150 × 1900 mm 1250 × 700 × 1100 mm |
Električni dio
Ne. | Ime | marka |
1 | Zračna sklopka | Siemens |
2 | Zaštitnik motora | Siemens |
3 | Sustav lijepljenja vrućim ljepilom | Robatech (švicarski) |
4 | PLC | Siemens |
5 | Ekran na dodir | Kina |
6 | Mini relej | Schneider |
7 | AC sklopnik | Siemens |
8 | Vakuumski ventil | SMC |
